Somos máquinas do tempo

Como construímos uma câmera fotográfica básica em 10 dias e congelamos o mundo no tempo com nossas próprias lentes

(Prasanta Kumar Dutta) (25 de junho de 2018)

O conceito de viagem no tempo sempre foi intrigante para qualquer um. E se pudéssemos viajar de volta ou por diante no tempo e no espaço? Como tentaríamos entender e definir o contexto nesse tempo e espaço? Para quem poderíamos propor, conceber, projetar e fazer os artefatos para?

Com este como o resumo geral para o International Open Eletives 2017 no National Institute of Design, tínhamos decidido explorá-lo em termos de como um momento no tempo é congelado por uma câmera. Mas antes de podermos fazer isso, tivemos que fazer uma câmera básica com papelão, papel e uma lupa que seria usada para tirar fotos.

O workshop foi realizado em NID Gandhinagar Campus e era dirigido por Hiro Sato – Professor Associado de Fotografia, Osaka University of Arts, Japão .

Foi uma experiência incrível trabalhar e aprender com uma classe de alunos de várias disciplinas e origens. Vou narrar minha jornada e experiência conforme ela se desenrolou ao longo dos dias.

Hiro Sato (à esquerda) abordando a sessão

#Dia 1

Depois que terminamos de nos apresentar, Hiro nos explicou o funcionamento básico de uma câmera revisitando a física da ótica – como a luz torna as coisas visíveis e como uma lente usa a luz para formar a imagem de um objeto. Ele entregou uma lupa e um pedaço de papel para cada um de nós e pediu que verificássemos escrevendo (mais como queimar) 😬 nossos nomes no papel usando a luz do sol!

Demorou um pouco para descobrir antes de começarmos a trabalhar, embora tenhamos cuidado para não focalizar acidentalmente o local nossos dedos!

Depois que voltamos para a sala de aula, Hiro nos apresentou a Câmera Sinar – as diferentes partes dele e como funcionava.

A câmera Sinar (à esquerda) e tirando uma foto aph de um pôster na parede usando-o
Hiro demonstrando a configuração da abertura da lente (esquerda) e fotográfico suporte de filme (direita)

As partes principais necessárias para fazer a câmera foram identificadas como –

1. Corpo da câmera com fole para ajuste de distância focal
2. Lente com controle de abertura
3. Porta-filme com obturador

A primeira tarefa foi fazer o fole, pois era uma parte crucial e também relativamente difícil de acertar. p> Na fotografia, um fole é a parte pregueada expansível semelhante a um acordeão de uma câmera, geralmente uma câmera de formato grande ou médio, para permitir que a lente seja movida em relação ao plano focal para o foco.
Dois tipos de fole são comumente usados ​​em câmeras – bag fole são normalmente usados ​​com lentes de curta distância focal, e fole acordeão com um alcance de extensão muito maior.

Estávamos fazendo acordeão fole para nossa câmera, o que exigia que você se familiarizasse com as técnicas de dobra de papel. Hiro nos deu pedaços de papel, marcados com linhas para as dobras em vale de montanha , para praticarmos a confecção de foles.

Usando o exemplo fornecido, praticamos usando várias folhas A4

O desafio era fazer as dobras corretamente, sem deixar o papel rasgar no vinco, pois isso causaria vazamentos de luz no corpo da câmera. Foi uma tarefa de muito cuidado e cuidado!

#Dia 2–3

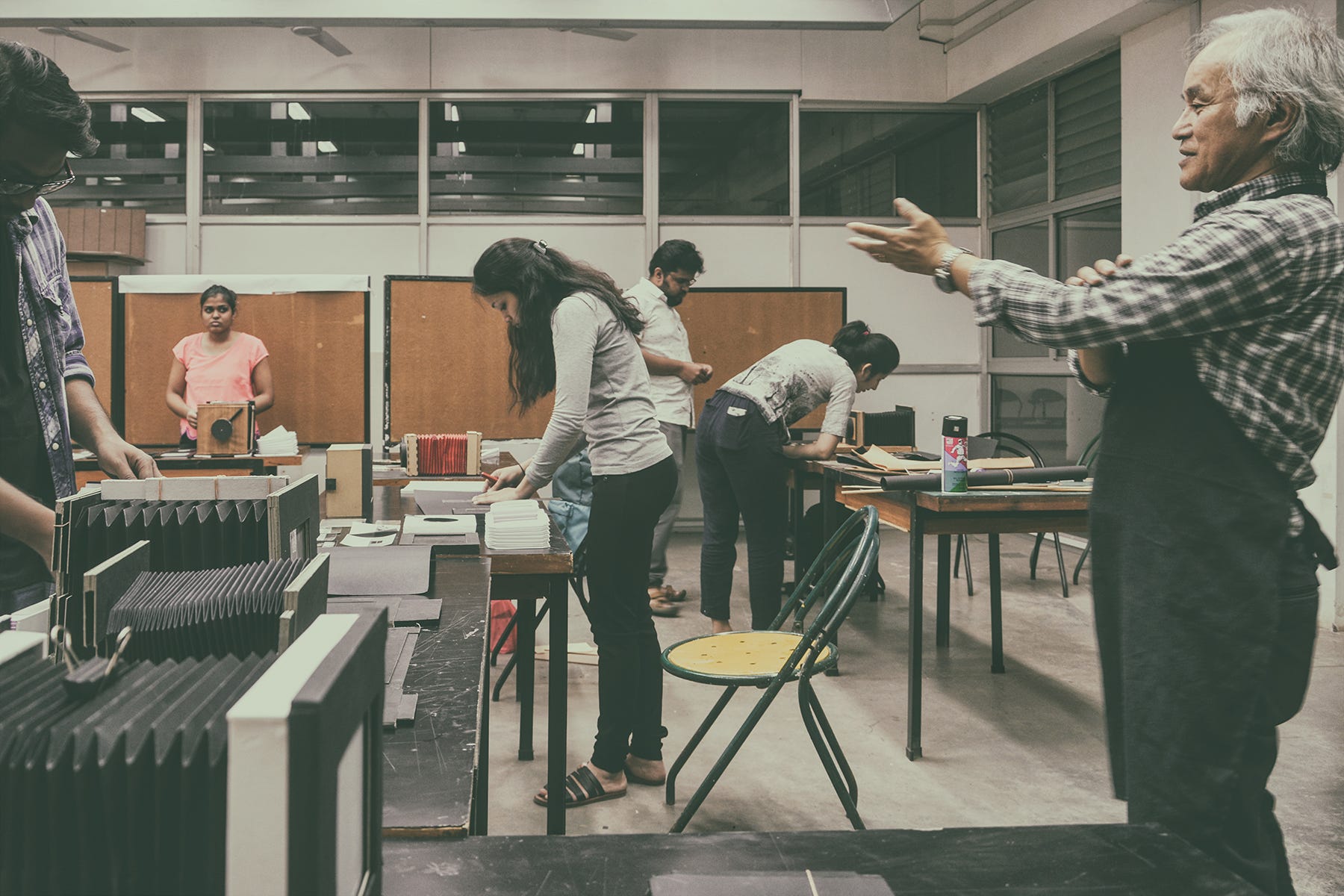

Continuamos praticando a confecção do fole até que todos tivéssemos uma estrutura satisfatoriamente estável.

Cada folha produzida meio fole, que teve de ser colado para obter a estrutura completa

O fole final foi feito para um tamanho de moldura de cartão postal padrão (4 “x 6 “) usando papel preto fosco. Os vincos foram posteriormente pintados com tinta preta para garantir o isolamento da luz. Recebemos lentes de aumento padrão que serviriam de lentes para nossa câmera. Calculamos a distância focal de nossas lentes e a usamos para estimar aproximadamente o comprimento do fole que seria necessário para a câmera.

Preparando o artigo para o fole e o final abaixo (à direita)

Hiro também nos explicou o mecanismo do porta-filme com mais detalhes e como incorporar o obturador nele. Isso é o que trabalhamos no dia seguinte.

#Dia 4–5

A lente normalmente seria fixada em uma das extremidades do fole. No entanto, por conveniência, tentamos fazer um arranjo destacável para o suporte da lente. Alguns de nós removeram a lente do suporte da lupa e a anexaram ao pedaço de papelão que serviria de suporte da lente.

Eu escolhi usar todo o arranjo da lupa para caber em um orifício igual ao diâmetro da lente, onde a alça poderia ser usada para ajustar o comprimento focal expandindo ou contraindo o fole
O outro lado do suporte da lente foi preso ao fole com um mecanismo semelhante a uma caixa destacável

O próximo foi o titular do filme. Começamos com um que abrigaria um filme menor (papel fotográfico neste caso) para testes. As peças foram confeccionadas em papelão preto e coladas com supercola. Também tivemos que fazer um visor (usando papel manteiga) para testar a imagem e ajustar o foco da câmera antes de tirar a fotografia final.

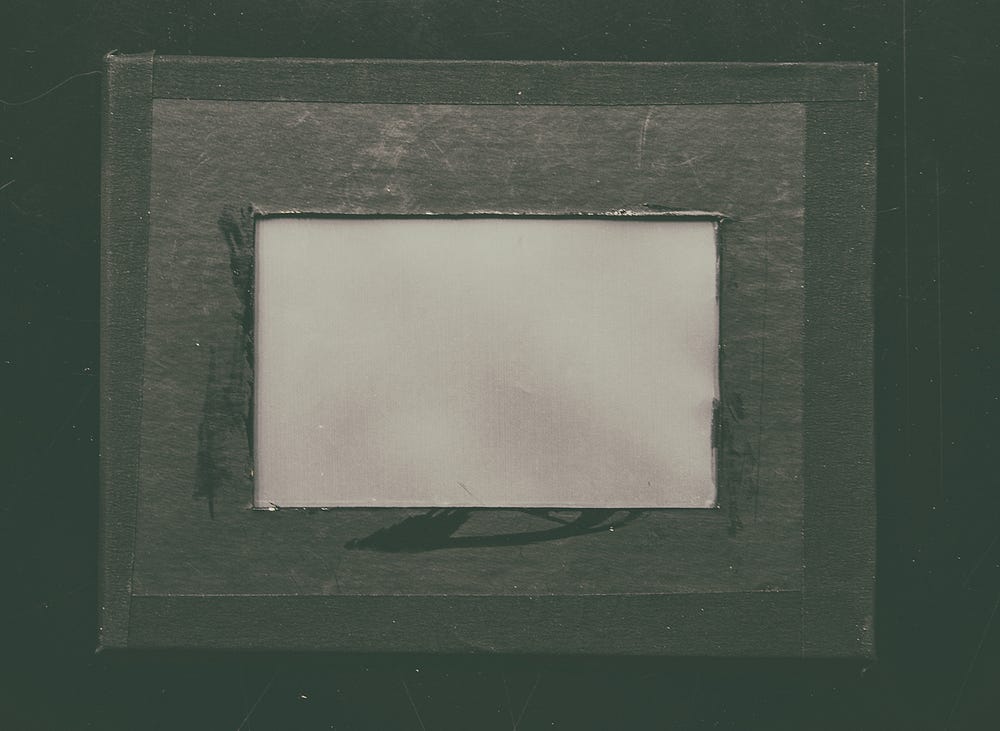

O visor temporário (à esquerda) e o porta-filme (à direita)

Tiramos algumas fotos para testar nossa câmera. As fotos capturadas eram negativas, que depois se transformaram em positivas na câmara escura.

Queríamos experimentar um método fotográfico antigo – o colódio úmido processo. Então, Hiro preparou a solução de colódio e deixou-a no final de semana, para que estivesse pronta para uso no dia seguinte em que montamos.

#Dia 6

Agora que a maior parte instalamos nossa câmera básica, pegamos placas de vidro e partimos para o laboratório para testar o colódio úmido.

O colódio é derramado na placa de vidro e deixado secar em uma camada fina no vidro. Em seguida, é colocado no suporte de filme da câmera e usado para capturar a imagem fotográfica

Devido a algum problema com a solução, os resultados não foram satisfatórios . Por isso, decidimos usar papel fotográfico para o resto do workshop. Passamos o resto do dia tirando fotos e identificando problemas com as configurações da câmera.

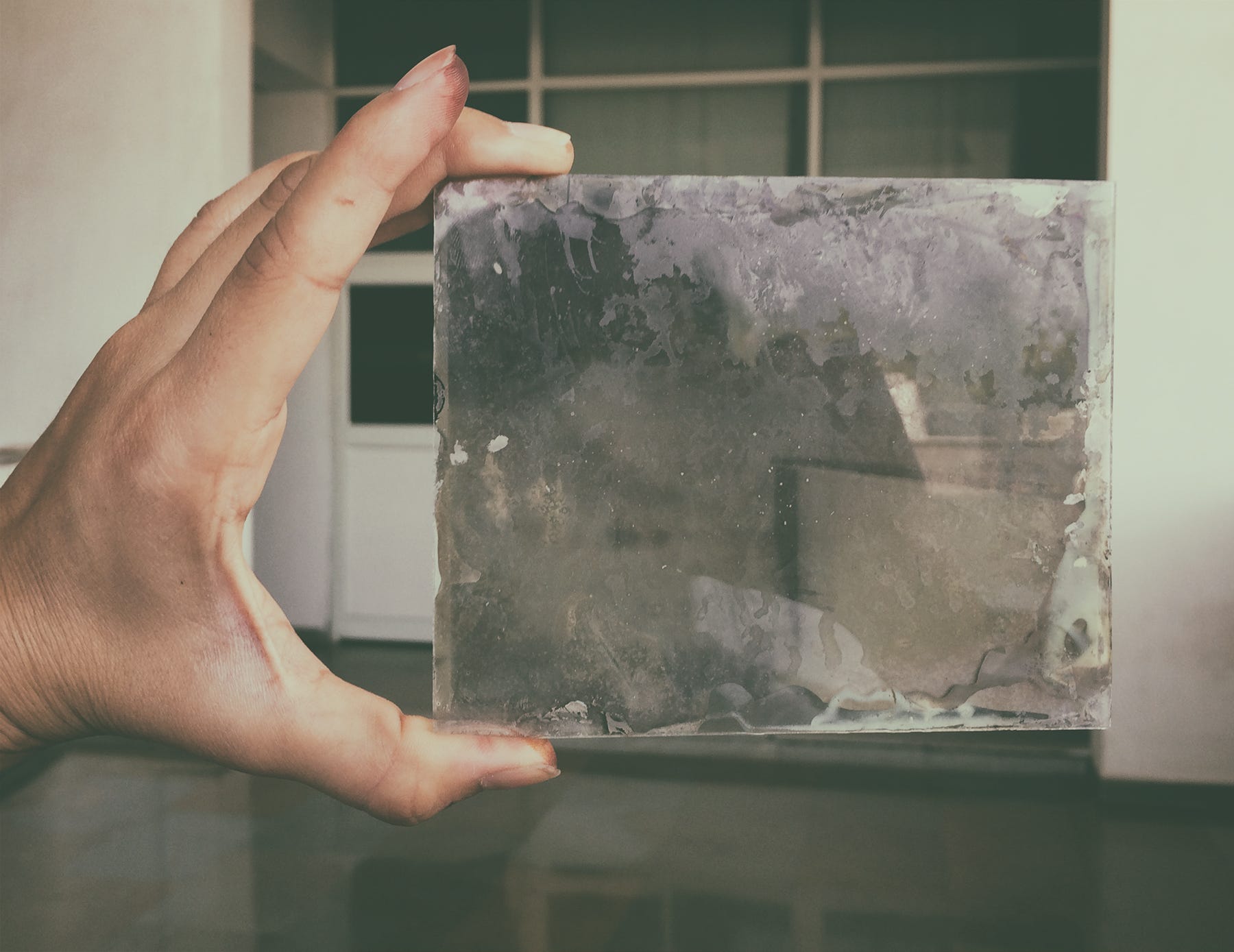

Um céu nublado imagem capturada na placa de vidro revestida com colódio úmido

#Day 7–8

Começamos a trabalhar na montagem da configuração completa do a câmera. Alguns de nós tiveram que refazer o fole, pois ele já estava desgastado, causando vazamentos leves.

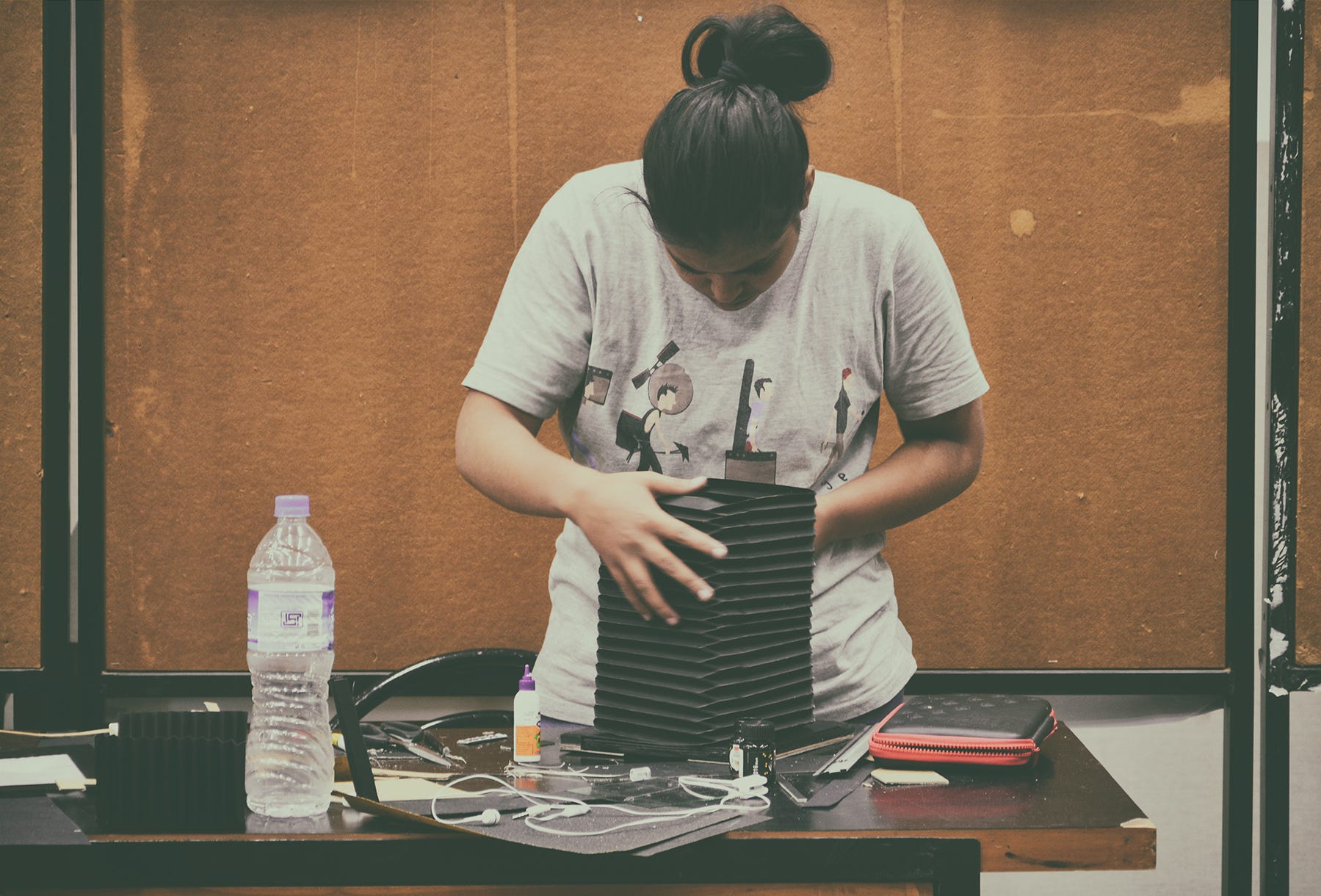

Verificando se há vazamentos de luz no fole

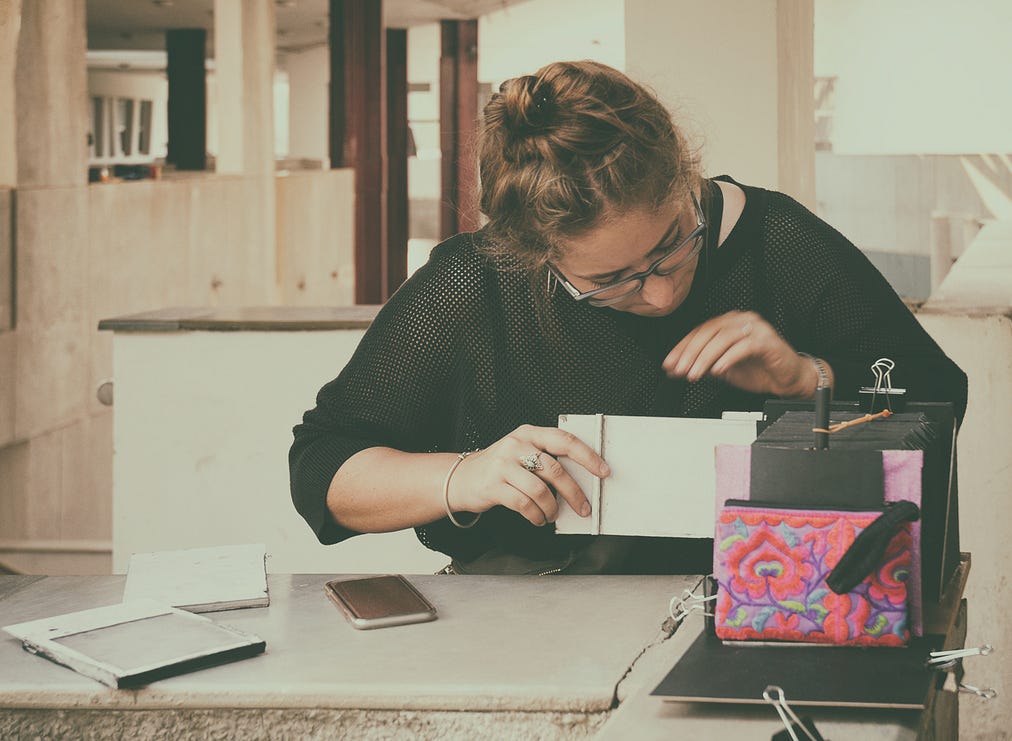

Eu fiz os suportes de filme full-frame e o visor. Um mecanismo deslizante foi conectado à outra extremidade do fole, onde o suporte de filme / visor pode ser deslizado.

O suporte de filme full-frame (esquerda) e com obturador deslizante (direita)

Agora, tivemos que anexar toda a configuração a uma base e usar a câmera. Eu fixei a câmera em uma placa de MDF com a extremidade da lente móvel. Ele tinha fendas separadas por intervalos de 2 mm para que a extremidade da lente fosse fixada depois que a câmera fosse focalizada durante a captura de uma fotografia. A lente foi protegida com uma aba de papelão que serviu como tampa da lente.

Meu final configuração da câmera

Métodos diferentes foram usados ​​por outras pessoas para a configuração final da câmera. Um dos mais interessantes era aquele em que a câmera completa podia ser dobrada em uma caixa e carregada … Muito legal!

#Dia 9

Passamos o dia tirando fotos de pessoas , lugares e coisas no campus. Tentamos contornar o prédio para não ficar muito longe da câmara escura.

Foram necessárias várias tentativas e erros antes de conseguir fotos decentes. O tempo de exposição é crítico e deve ser ajustado de acordo, pois a câmera tem uma abertura fixa, independentemente das condições de iluminação.

#Dia 10

Foi o dia da exibição final. Havíamos montado nossas câmeras e fotografias para exibição no auditório. Foi uma ótima experiência ver nosso trabalho finalmente assumir uma ótima forma.

Minha câmera na tela ao lado trabalhos dos meus colegas
